La Única Pieza de Arte que Tiene que Funcionar
Todo lo demás en una bolsa de café es una decisión. El código de barras no. Es el único gráfico del empaque que tiene un trabajo que hacer más allá de verse bien, y ese trabajo es binario: escanea, o la fila se detiene y alguien tiene que teclear doce dígitos mientras su cliente espera.
Por eso el código de barras casi siempre se trata como un impuesto. Llega del diseñador como una caja blanca metida en la esquina que quedaba libre, y nadie vuelve a pensar en él hasta que un minorista devuelve el producto.
Es una lástima, porque las reglas que lo gobiernan son más simples de lo que la gente espera, y una vez que las conoce hay mucho espacio para divertirse con él.
Lo que el Escáner Realmente Ve
Un escáner de caja no lee números. Barre un haz de luz roja sobre el empaque y mide lo que regresa. Las barras oscuras absorben la luz. Los espacios claros la rebotan. El escáner lee ese patrón de luz devuelta y absorbida, y los anchos de esas barras y espacios son el código.
Todo lo que sale mal con un código de barras sale mal porque algo interfirió con esa prueba tan simple.
O no había contraste, o el patrón se interrumpió, o la superficie no estaba lo bastante plana para barrerla limpiamente.
Las Barras Rojas Son Invisibles
Aquí está la regla que más sorprende, y es la que abre la puerta al trabajo creativo.
Las barras tienen que ser oscuras. El negro es ideal. El azul oscuro y el verde oscuro también funcionan. Lo que no funciona es el rojo, ni nada que tire a rojo como el café o el vino tinto, porque el haz del escáner es luz roja. Una barra roja refleja la luz roja de vuelta, así que el escáner la ve como espacio vacío. El código se ve perfecto a su ojo y se lee en blanco para la máquina.
Ahora dele la vuelta. El fondo detrás de las barras sí puede ser rojo, por exactamente la misma razón. El escáner no puede ver el rojo, así que un panel rojo se lee como blanco. Eso significa que una bolsa roja profunda o vino tinto es un hogar perfectamente válido para un código de barras negro, que no es lo que la mayoría supone.
Así que la restricción real es más estrecha que "déjelo negro sobre blanco". Es esta:
- Barras oscuras: negro, azul oscuro, verde oscuro
- Fondo claro para el escáner: blanco, crema, cualquier tono pálido y sí, rojo
- Nunca barras rojas, nunca un fondo oscuro detrás de ellas
La Zona Silenciosa Es Parte del Código
A cada lado de las barras hay un margen de espacio vacío. Se llama zona silenciosa, y no es relleno. Es como el escáner sabe dónde empieza y dónde termina el código.
Si lo invade, el escaneo se vuelve poco confiable. Eso significa nada de arte entrando por el costado, nada de recuadros dibujados alrededor del código, nada de una hoja o un trazo metido en el hueco porque el diseño se veía desbalanceado.
La zona silenciosa es parte del símbolo y tiene que quedarse despejada. Esto es lo que más se equivoca en diseño, porque un margen vacío parece espacio desperdiciado en un panel apretado. No está desperdiciado. Está trabajando.
No Recorte las Barras
Cuando un código de barras no cabe, el instinto es recortarlo, casi siempre cortando la altura para que ocupe menos panel. Eso se llama truncamiento y rompe algo importante en silencio.
Las barras de altura completa permiten que el escáner lea el código desde cualquier ángulo. Eso es lo que hace rápida una caja: el cajero pasa la bolsa frente a la ventanilla en la orientación que sea y lee a la primera. Recorte las barras y pierde eso. El código ahora solo lee cuando la bolsa se presenta en cierto ángulo, así que el cajero tiene que girarla, intentar otra vez y volver a girarla.
Técnicamente sigue funcionando. Simplemente funciona mal, cada vez, para siempre. Si el código no cabe, la respuesta es moverlo o repensar el panel, no recortarlo.

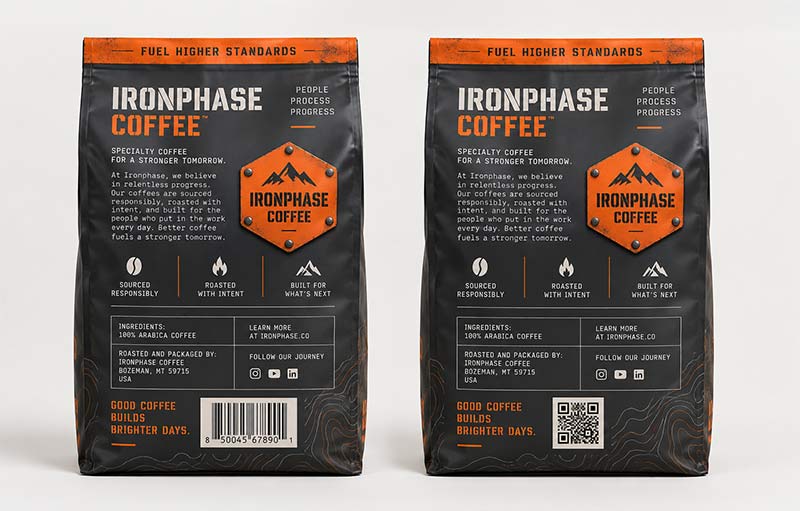

Dónde Va en una Bolsa
Una caja rígida es fácil. Una bolsa de café no, porque una bolsa de café cambia de forma cuando se llena. El panel que se veía plano en el dieline se abomba cuando hay medio kilo de grano detrás, y un código impreso sobre una curva se estira y se deforma.
La guía para empaque flexible es específica. Ponga el código en el panel trasero, más o menos a un tercio de la altura desde abajo, centrado y tan lejos de los bordes como permita el panel. Ese punto se elige porque es la parte de una bolsa llena que tiene más probabilidad de quedarse plana. Cerca del borde inferior la bolsa se abomba más, que es justo donde la gente tiende a ponerlo.
Luego está todo lo que hay que evitar. El código y su zona silenciosa deben quedar lejos de costuras, dobleces, bordes, crestas, troqueles y cualquier zona rugosa o texturizada. Todo eso interrumpe el barrido.
Uno de esos merece una advertencia, porque es invisible hasta que sabe buscarlo. Toda bolsa tiene una
costura que corre por el panel trasero, donde la película plana se enrolló en tubo y se cerró. Si esa costura cae en medio de su panel trasero, el código va a un lado de ella, no encima. Un sellado tipo aleta en particular sobresale del panel como una pequeña cresta, y una cresta atravesando un código de barras es un escaneo muerto.
Lo mismo aplica si está metiendo una forma en el contorno de la bolsa. Un
borde troquelado es un no rotundo para ubicar el código, y el borde sellado a su alrededor también.
Ahora la Parte Divertida
Lea esas reglas otra vez y note lo que no dicen. No dicen nada sobre que el código tenga que vivir en una caja blanca. No dicen nada sobre que tenga que estar separado del arte. Solo gobiernan las barras, el margen, la altura y la superficie.
Todo lo demás es suyo.
Las barras son líneas verticales oscuras de altura pareja sobre un campo claro. Piense cuántas cosas ya se ven así. Las rayas de una cebra. Los barrotes de una ventana. Una cerca de estacas. Las teclas de un piano. Un código de barras puede ser las rayas del costado de un animal, el barandal de un puente, las cuerdas de un instrumento, los troncos de un pinar al borde de una etiqueta. La ilustración entra en el código y el código termina la ilustración, y el escáner nunca se entera porque las barras en sí quedaron intactas.
Algunas que funcionan bien en café:
- Un tueste oscuro con una ficha policial en broma: las rayas de la camiseta rayada son el código, lo que además le permite usar ese fondo rojo profundo que el escáner no puede ver
- Una bolsa de safari u origen único donde el costado de una cebra se resuelve en las barras
- Un tema de cafetería de carretera donde el código se vuelve las tablillas de una persiana detrás del mostrador
- Un cielo nocturno donde las barras son la silueta de una ciudad
La disciplina es la misma siempre. Dibuje lo que quiera, luego proteja tres cosas: las barras siguen oscuras e intactas, el margen de ambos lados sigue vacío y nada se recorta. Está decorando alrededor del código, no encima de él.
Qué Entregarle a su Diseñador
Casi toda la fricción aquí viene de tratar el código de barras como un agregado tardío. Entra al archivo al final, así que cae donde haya espacio, que suele ser el peor lugar.
Invierta el orden. Decida dónde vive el código al mismo tiempo que decide dónde vive el logotipo, y construya el panel trasero alrededor. Dígale a su diseñador que va en el trasero, a un tercio de la altura, centrado, libre de la costura, con los márgenes protegidos y las barras oscuras y de altura completa. Esos cinco datos toman diez segundos de decir y evitan el problema entero.
Si no está seguro de dónde cae la costura en su estilo, pregunte antes de que salga el arte. Podemos decirle dónde queda en un quad seal, un fuelle lateral o una bolsa stand up, y en una
tirada impresa digitalmente es fácil ver la ubicación en una prueba antes de que algo entre a imprenta. Hacerlo bien en el archivo no cuesta nada. Hacerlo mal cuesta una reimpresión, y las reimpresiones regresan con el tiempo de entrega completo de
empaques para café personalizados.
Deje que el Código se Gane su Espacio
Un código de barras es algo raro alrededor de lo cual diseñar. Es la única parte de la bolsa que tiene que satisfacer a una máquina antes que a una persona, y eso lo hace sentir como un intruso en un diseño ya terminado.
Pero la máquina pide muy poco. Barras oscuras, un margen limpio, altura completa, un punto plano en el trasero. Todo lo demás en ese panel, incluida la imagen dentro de la cual se esconden las barras, es decisión libre. Trátelo como un elemento de diseño con cuatro reglas en vez de una calcomanía que hay que esconder, y deja de ser la caja fea de la esquina para volverse el chiste que nadie esperaba encontrar en la parte de atrás de la bolsa.
Si está diseñando un panel trasero y no está seguro de dónde cae la costura o de si su código tiene espacio para respirar,
envíenos el arte y le diremos dónde puede ir el código de barras en su estilo de bolsa antes de que algo entre a imprenta.
